油圧サーボ化プロセス4として、完成したシステムのブロック線図を使用して、シミュレーション(疑似実験)を行います。ここでは例として、サーボダイクッションのシミュレーションを行います。
シミュレーションの設定値(例)を図Pr.4-1に示します。
図Pr.4-1 ダイクッション設定値

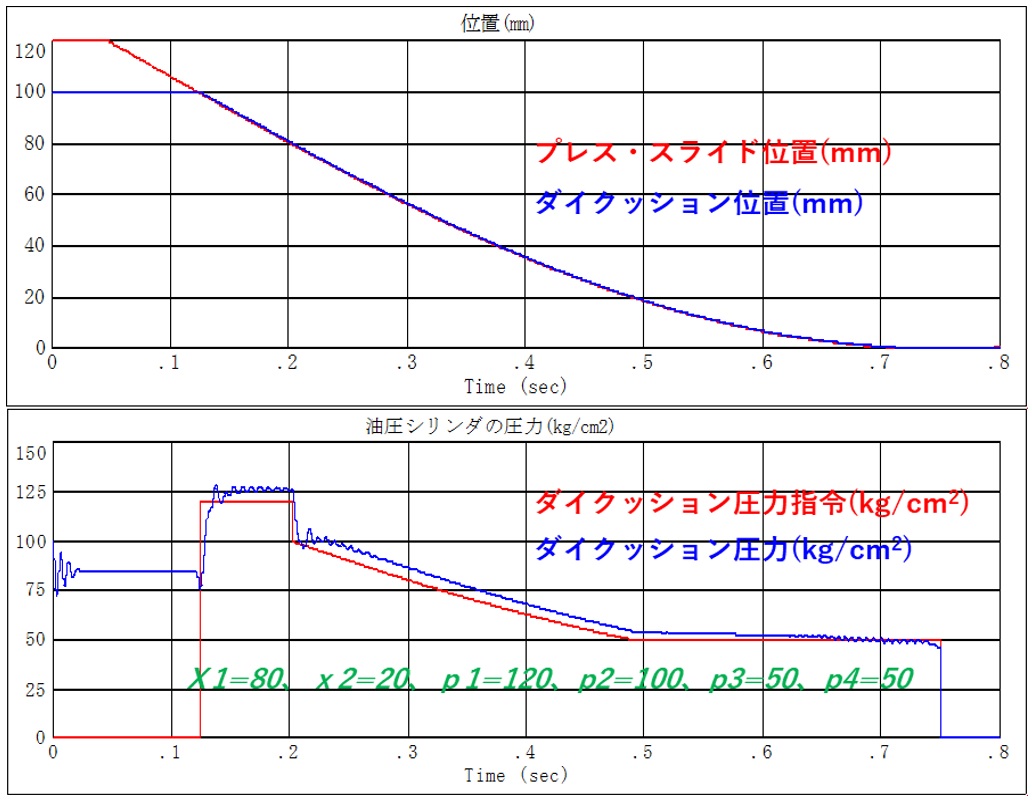

図Pr.4-2に自動制御器が完成した後の最終的なシミュレーション結果を示します。これを客様に提示し、結果を共に確認し、相談し、合意を経た後、次の油圧サーボ化プロセスに進みます。
図Pr.4-2 ダイクッションシミュレーション結果
物理的に実際と等価なシミュレータを相手にしたシミュレーション結果なので、後の実機を使用した実験においても、これとほぼ同等の結果が得られます。
