油圧サーボ化プロセス1として、お客様の目的に沿ったシンプルなシステムの考案します。ここでは例として、サーボダイクッションを考案します。

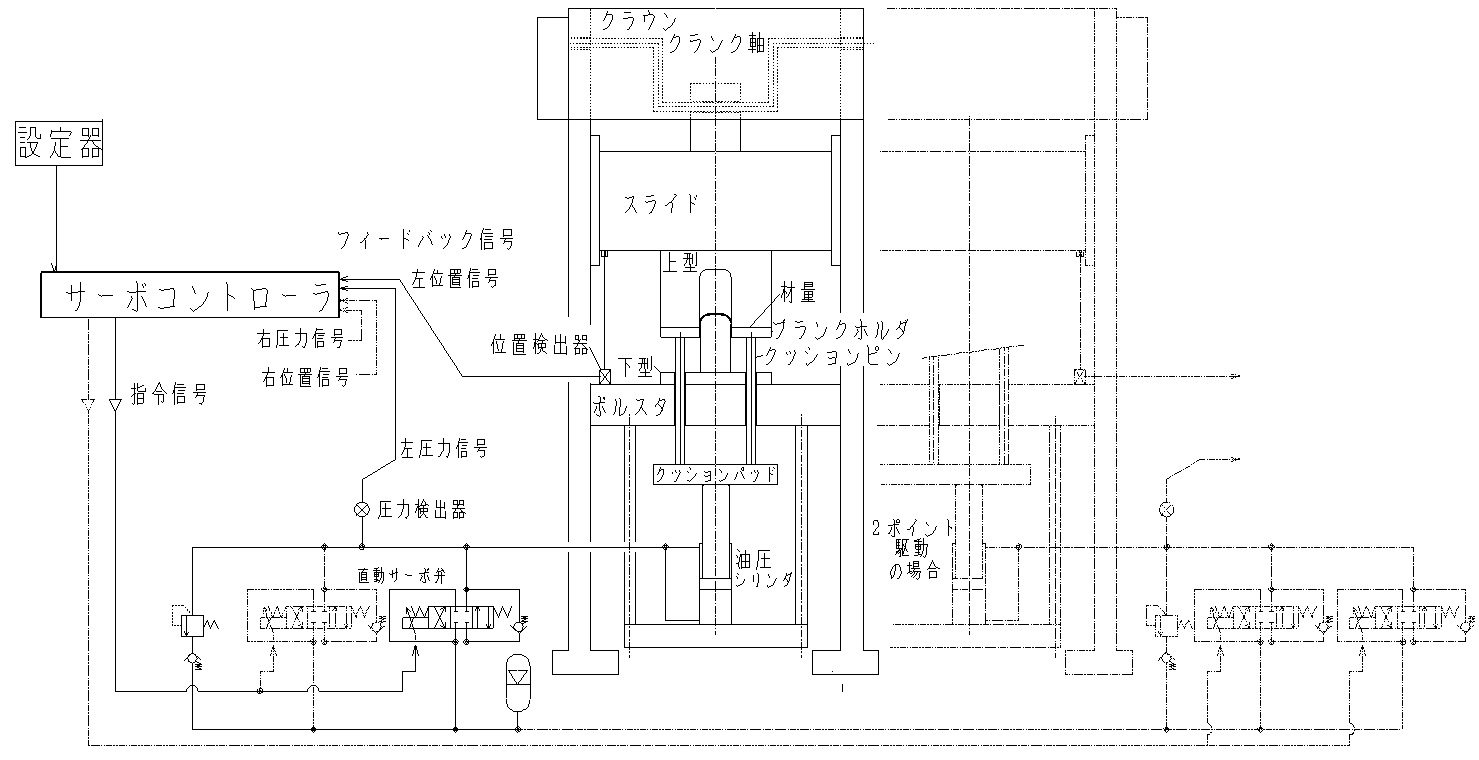

以下に、サーボ弁を使用したサーボダイクッションのシステム図を示します。
これだけシンプルな油圧回路でも、きちんとサイクル機能を果たします。 ダイクッション工程ではダイクッション圧力を応答良く、良好な精度に制御します。 ノックアウト工程では、ダイクッション工程で蓄えた圧油のエネルギを基に、設定速度で上昇します。
